怎样规范地下顶管施工的材料使用管理？

地下顶管施工的材料管理，核心不在于采购环节的价格控制，而在于材料从进场到顶进完成的全周期内，其物理性能与几何精度是否始终满足地层适配与顶力传递的要求。管节在存放、吊运及顶进过程中出现的微小裂纹或承插面损伤，均可能在地下水土压力作用下发展为渗漏通道或顶进偏斜的诱因。因此，规范化的材料使用管理应围绕进场复验的刚性执行、存放运输的形位保护以及接口辅材的匹配性控制三个层面展开。

进场验收须以复验数据替代合格证背书。顶管管材与常规埋地管道的受力模式存在本质差异，其需承受千斤顶的巨大顶力以及周围土体的侧向挤压。钢筋混凝土顶管管节的混凝土强度等级通常不应低于C50，抗渗等级不宜低于P8。仅核验出厂合格证并不充分，进场时必须按批次核查管节的外观质量与尺寸偏差。承口与插口工作面的平整度、钢套环的圆度直接决定接口密封效果，管端面垂直度偏差若超出允许范围，顶进时会在管节间形成应力集中，导致管端混凝土压碎。对于钢管顶管，进场验收应重点关注壁厚负偏差与防腐层完整性，壁厚计算值需包含按设计使用年限确定的腐蚀余量，地下水位变化区的单面腐蚀量标准通常高于常年饱水区。凡外观存在裂纹、保护层脱落或钢套环锈蚀的管节，应执行隔离标识并退场处理，不得以修补方式降级使用。

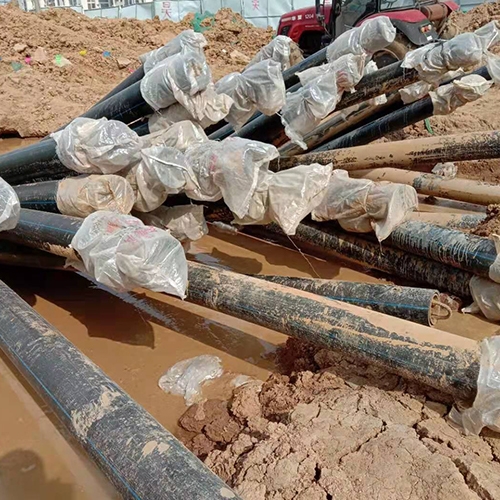

存放与吊运环节需维持管节的几何精度。顶管管节多为大直径薄壁构件，存放不当引起的椭圆度变化会直接影响顶进轴线控制。管节堆放场地应坚实平整，可采用内弧面向上或单片侧立码放，层间设置垫木且码放高度需经稳定性验算。吊装时应使用尼龙吊带或宽幅帆布吊索，严禁钢丝绳直接穿心起吊，避免承插口金属刃口受损。对于钢承口管节，承口与插口部位的防腐涂层在搬运中的磕碰破损往往被忽视，而该部位恰是地下水渗入的高风险区，破损处应在下井前按原设计涂层体系完成修补，不得直接顶入地层。

接口辅材与减阻泥浆的性能须与管材及地层匹配。管节接口的密封可靠性不仅取决于橡胶圈的出厂质量，更取决于其安装时的压缩状态。楔形橡胶密封圈在套入插口槽前应均匀涂抹对橡胶无腐蚀作用的润滑剂，承插过程中需保证外力均匀，防止橡胶圈翻转或移位。钢承口管节的传力面应粘贴木垫圈，其作用是使顶力均匀分布并吸收微小偏斜，垫圈粘贴不牢或厚度不均会导致管端局部承压过高。在减阻泥浆管理方面，膨润土泥浆的配合比须经试验确定，施工中应检测泥浆的黏度与比重。泥浆在管壁与土体间形成的润滑套厚度宜控制在10mm至25mm之间，注浆压力需与上覆土压平衡，压力过高可能引发地层劈裂，过低则无法形成完整泥浆套，导致顶力急剧上升。对于穿越透水地层或对沉降敏感的区段，接口宜采用双道橡胶圈并设置试压孔，承插后逐口进行接口水压检验，合格后方可进入顶进工序。

材料管理的实效最终体现在顶进记录的连续性上。管节进场验收台账、接口试压记录与泥浆配比调整记录应形成对应关系，使每一环管节的密封状态与减阻效果均可追溯至具体批次与操作班组。当顶力出现异常波动或贯通后管道存在渗水点时，上述记录是判定材料责任与施工责任的直接依据。地下顶管属于隐蔽性极强的线性工程，材料管理的严谨程度，在贯通后的闭水试验与长期运营中会得到最为直接的验证。
